Komponen pada Gardu Induk

-

 Komponen pada Gardu Induk



Gardu distribusi adalah sebuah komponen penting dalam penyaluran distribusi listrik yang berfungsi untuk menurunkan tegangan dari tegangan menengah ke tegangan rendah untuk disalurkan dan digunakan oleh pelanggan.

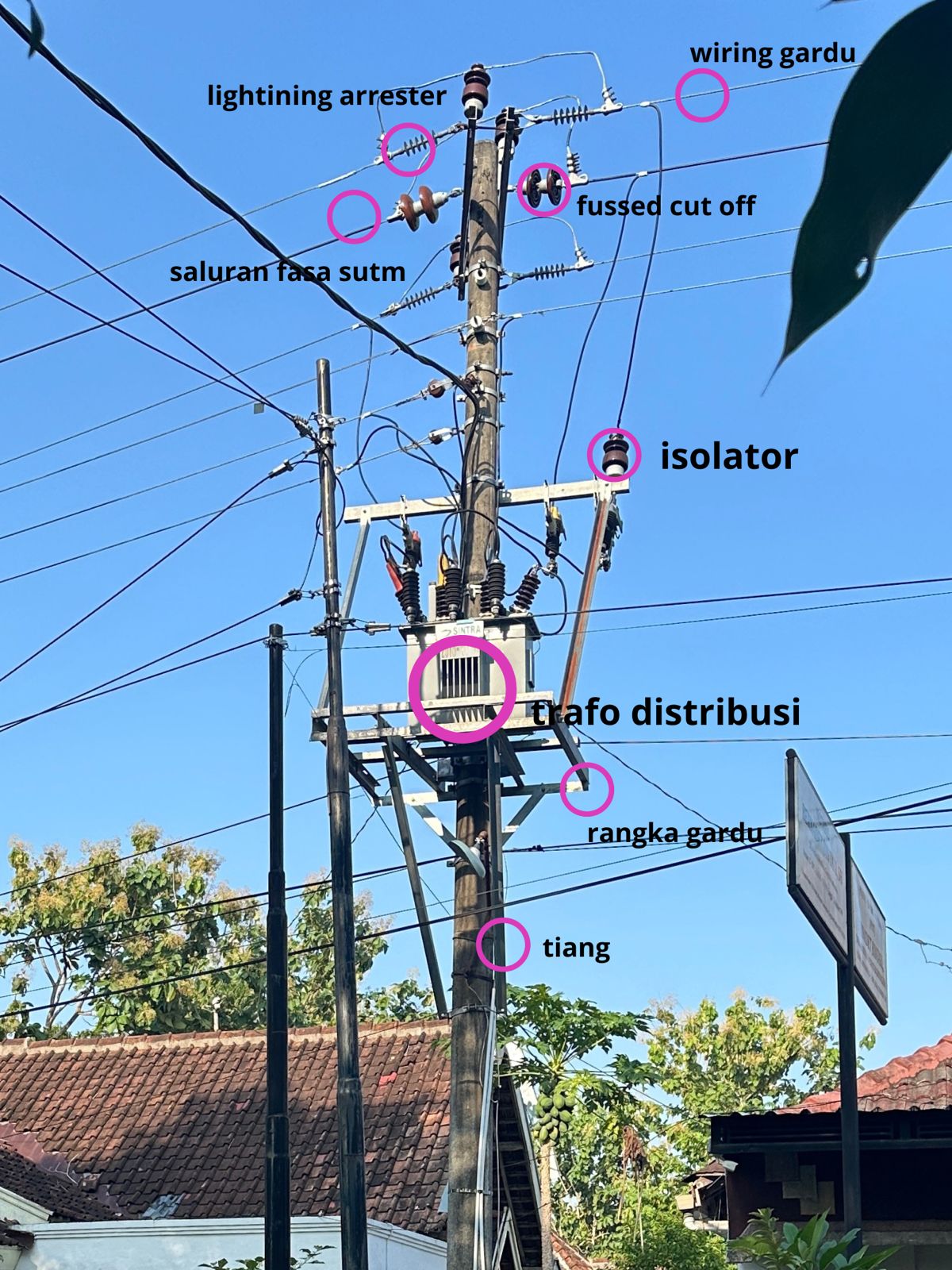

Komponen pada Gardu Induk beserta fungsinya :

1. Tiang : Penopang dan penyangga, berupa tiang beton ataupun besi

2. Rangka Gardu : Untuk menempatkan trafo

3. Trafo Distribusi  : Fungsi utama transformator distribusi pada gardu induk adalah menurunkan tegangan tinggi dari gardu induk menjadi tegangan yang lebih rendah yang sesuai untuk distribusi listrik lokal.

4. Isolator : Isolator pada gardu induk memiliki fungsi utama sebagai saklar pemutus sementara untuk memisahkan jalur listrik dari gardu induk ke saluran distribusi atau gardu lainnya.

5. Saluran Fasa SUTM : Saluran fasa Sutm (Saluran Udara Tegangan Menengah) adalah bagian penting dari sistem distribusi listrik. Fungsi utama dari saluran fasa Sutm pada gardu induk listrik adalah untuk mentransmisikan listrik dengan tegangan menengah dari gardu induk ke gardu-gardu distribusi yang lebih kecil atau ke sub-stasi listrik yang lebih dekat dengan konsumen akhir.

6. Fussed Cut Off : Fused Cut Out (FCO), juga dikenal sebagai Cut Out (CO) pada gardu induk listrik, adalah perangkat yang digunakan dalam sistem distribusi listrik untuk melindungi jaringan listrik dari kelebihan arus atau beban berlebih yang dapat menyebabkan kerusakan atau bahaya pada peralatan atau jaringan tersebut.

Fungsi utama dari FCO adalah sebagai saklar otomatis yang melindungi jaringan distribusi dari arus berlebih. FCO biasanya terpasang di gardu distribusi dan memutuskan sambungan jika arus melebihi batas yang aman. Ini membantu mencegah kerusakan pada peralatan dan jaringan listrik serta memastikan keselamatan bagi pengguna dan lingkungan sekitarnya.

Selain itu, FCO juga berfungsi sebagai titik pemutusan yang dapat digunakan untuk mematikan aliran listrik ke suatu area tertentu untuk perbaikan atau pemeliharaan tanpa harus mematikan sumber daya keseluruhan.

7. Lightining Arrester : Melindungi trafo distribusi dari tegangan berlebih

8. Wiring Gardu : Mengalirkan tegangan dari jaringan SUTM, Lightning Arrester (LA), dan Fused Cut Out (FCO) ke trafo distribusi.

9. PHB-TR: PHB-TR (Panel Hubung Bagi - Tegangan Rendah) : Menghubungkan berbagai saluran listrik dari trafo distribusi ke berbagai sirkuit pelayanan, memungkinkan aliran listrik ke konsumen secara terarah dan terkendali.
